BT合金钢热缩刀柄-标准型(翻转）

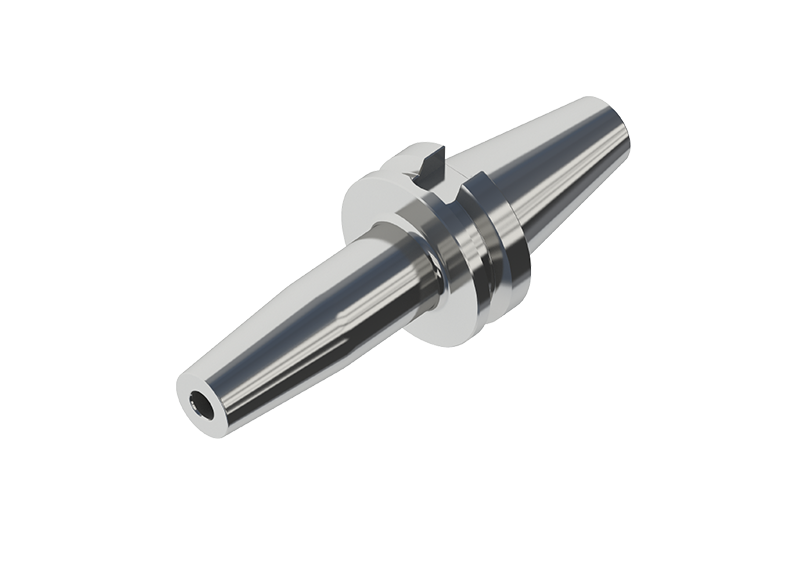

BT合金钢热缩刀柄-标准型

产品特点

高动平衡性，动平衡等级G2.5@25000rpm或U<1gmm

热缩刀柄专用合金钢材质

L<120，组合跳动精度≤0.003mm ；L=120,组合跳动精度≤0.004mm

产品详情

· 产品规格：

型号	夹持径d	D	D1	L	最小装刀深度E	最大装刀深度H
BT30-SHR4-80	4	15	20	80	15	100
BT30-SHR6-80	6	21	27	80	26	100
BT30-SHR8-80	8	21	27	80	26	100
BT30-SHR10-80	10	24	32	80	32	60
BT30-SHR12-80	12	24	32	80	37	65
BT30-SHR16-80	16	27	34	80	40	70
BT30-SHR20-80	20	33	42	80	42	80
BT40-SHR4-90	4	15	20	90	15	120
BT40-SHR6-90	6	21	27	90	26	120
BT40-SHR6-120	6	21	27	120	26	150
BT40-SHR8-90	8	21	27	90	26	120
BT40-SHR8-120	8	21	27	120	26	150
BT40-SHR10-90	10	24	32	90	32	120
BT40-SHR10-120	10	24	32	120	32	150
BT40-SHR12-90	12	24	32	90	37	120
BT40-SHR12-120	12	24	32	120	37	150
BT40-SHR12-160	12	24	34	160	37	190
BT40-SHR16-90	16	27	34	90	40	70
BT40-SHR16-120	16	27	34	120	40	70
BT40-SHR16-160	16	27	42	160	40	70
BT40-SHR20-90	20	33	42	90	42	80
BT40-SHR20-120	20	33	42	120	42	80
BT40-SHR20-160	20	33	51	160	42	80
BT50-SHR6-100	6	21	27	100	26	150
BT50-SHR6-160	6	21	27	160	26	210
BT50-SHR8-100	8	21	27	100	26	150
BT50-SHR8-160	8	21	27	160	26	210
BT50-SHR10-100	10	24	32	100	32	150
BT50-SHR10-160	10	24	32	160	32	210
BT50-SHR12-100	12	24	32	100	37	150
BT50-SHR12-160	12	24	32	160	37	210
BT50-SHR16-120	16	27	34	120	40	170
BT50-SHR16-160	16	27	42	160	40	210
BT50-SHR20-120	20	33	42	120	42	170
BT50-SHR20-160	20	33	51	160	42	210

· 产品尺寸图（单位：mm）：
